2010年07月13日

車両カッティングシート/ドクターバス?【更新編】

「看板の世界-サインワールド」管理者/広告・看板の有限会社コア 縄田と申します
あらためて、どうぞよろしくお願いいたします

さて、今回は車両カッティングシートについてUPいたします
カッティングシートといっても様々な方法と事例があります

◆今回は【福祉輸送車両】の事例をご紹介させていただきます◆

お客様よりお打ち合わせに来てほしいとの事でお打ち合わせに伺いました

すると、この度購入する車両と同一車両の写真に、お客様自ら文字やラインをマーカーで記入していました

しかも蛍光マーカーにて!

もうひとつ、しかも、ピンク!

「あのぉ、これは・・何かイメージがあるのでしょうか?」とお伺いしましたところ
「ドクターヘリ」や「新幹線」のイメージなのです!とのご回答が

なるほど!(ザ・ワールドじゃないですよ)と共感いたしました

そして、お仕事の開始です

【完成イメージ作成】
今回、お客様よりお預かりした資料に基き、ディーラーさんのモータープール(関係者以外立入禁止)で実車を写真に撮って、その写真に合成をかけ、お客様のご依頼資料を忠実に再現した完成イメージ写真を作成します(フォトショップというソフトで行います)

【色の選択】
フイルムシートの色を選びます。数百種類の中からお好みの色を選んでいただきます
上記色見本はほんの一部です

【お見積り】
完成イメージに基づきシートの必要数、加工費用、貼り付け費用を算出してお見積りをいたします

【ご契約】
この時点で更に細かな内容やご要望、納期の調整などをします

【材料手配】
ご契約に基づいて材料を、材料問屋さんに発注します
(お客様に、色や素材の特性、耐久性に際してご確認した上)

【実寸の型紙作製】
今回はボディーラインに沿ったアール加工があったので、実寸にて型紙、テストフイルムシートにて、作製して実車にあてて確認を行います
(このひと行程を行うことで、仕上がり、納期に保障を付けれます)
OKを確認して次の行程に移ります

【材料のカット・加工】
シートは、カッティングマシーンにてカットしますが、あくまでも表面のシートのみカットをするので、不要な部分のフイルムを手作業にて取り除きます
コア事務所左に写っているミーティングテーブルで社内ではお打ち合わせをしています

今回は2色のシートを事前に重ね貼りをしていきますので、この時点で2色のシートを精度良く重ねて貼ります

【実車に貼り付け】
丁寧に施工を行います

▼そして完成がこちらです
s-2010-07-13006 (2).jpg
▲びっくりでしょ?ドクターヘリ→ドクターバスというイメージですね

s-2010-07-13006 (3).jpg

▼今にも動き出しそうな気がします
s-2010-07-13006 (4).jpg

▼細道でも対向車が気をつけてくれるでしょうねs-2010-07-13006 (5).jpg

◆安心してお客様を輸送するために考えたデザインなのですね◆

やはり、なんでもそうですが、現場の方が一番良く知っていますよね!

でも・・・カッティングシートの製作・貼り付けなどの現場のことは、私たちの方が勿論熟知しておりますので、製作施工に際してはお任せください。
あらゆる知識を含めてご提案させていただきます。

◆せっかくですから今回の施工行程をご紹介いたしましょう◆

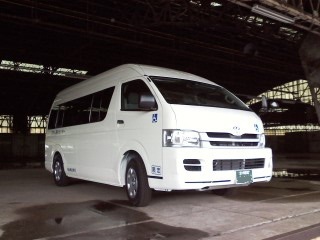

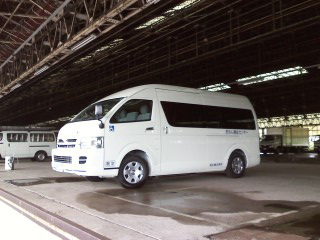

▼こちらが施工前の状態です

▼登録に必要な文字やマークのみ一部先行して貼り付けています

▼まずは貼りつける高さにまっすぐにマスキングテープを貼ります
(マスキングテープとは後ではがすことのできる糊の弱いテープと思ってください)
▲そのラインにそって、今回貼りつけるシートを仮とめします

▼ひと通り全て貼って高さの確認をします

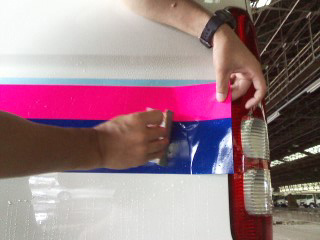

▼今回は後ろから貼っていきます

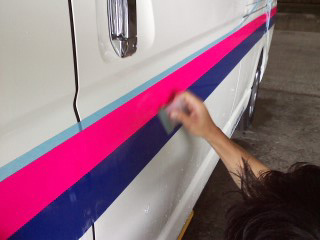

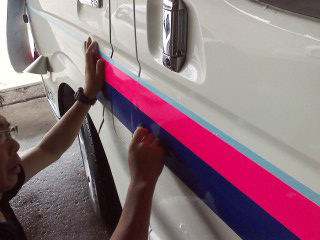

▼次に、後ろから前へと貼っていきます

▼高さがずれないように

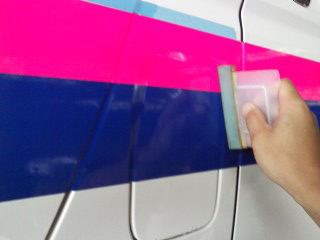

▼ドアの境目はシートをスキージーでゆっくりと伸ばします

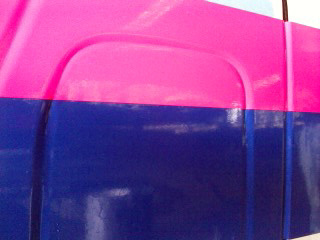

▼繋ぎ目がくっきりとしているでしょ

▼次は給油口の周囲を伸ばします

このまま、しばらく置いてシートを安定させてからカットして裏面に折り込みます

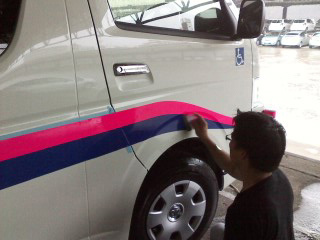

▼ドアまわりに段差が・・・

★ご安心ください。この位の段差は慣れたものです★

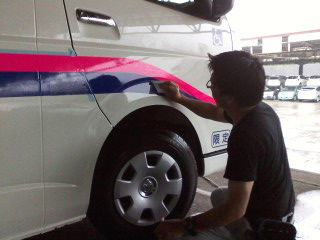

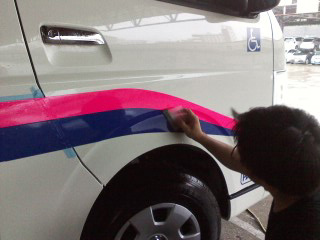

▼ゆっくりと段差に合わせてシートを伸ばしていきます

▼綺麗に貼れるのですよ

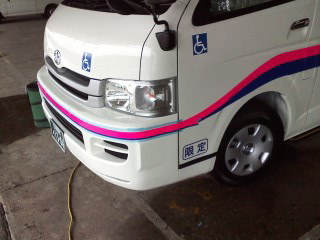

▼左右それぞれ済んだら、最後はフロントバンパーを
▲位置を合わせて仮とめして貼っていき

▼完成したのが先ほどご覧いただいた車両へというわけですs-2010-07-13006 (4).jpg

視認性向上による安全輸送とPRを備えた車両ですね

◆ぎおんタクシー様この度はご注文いただきありがとうございました◆
